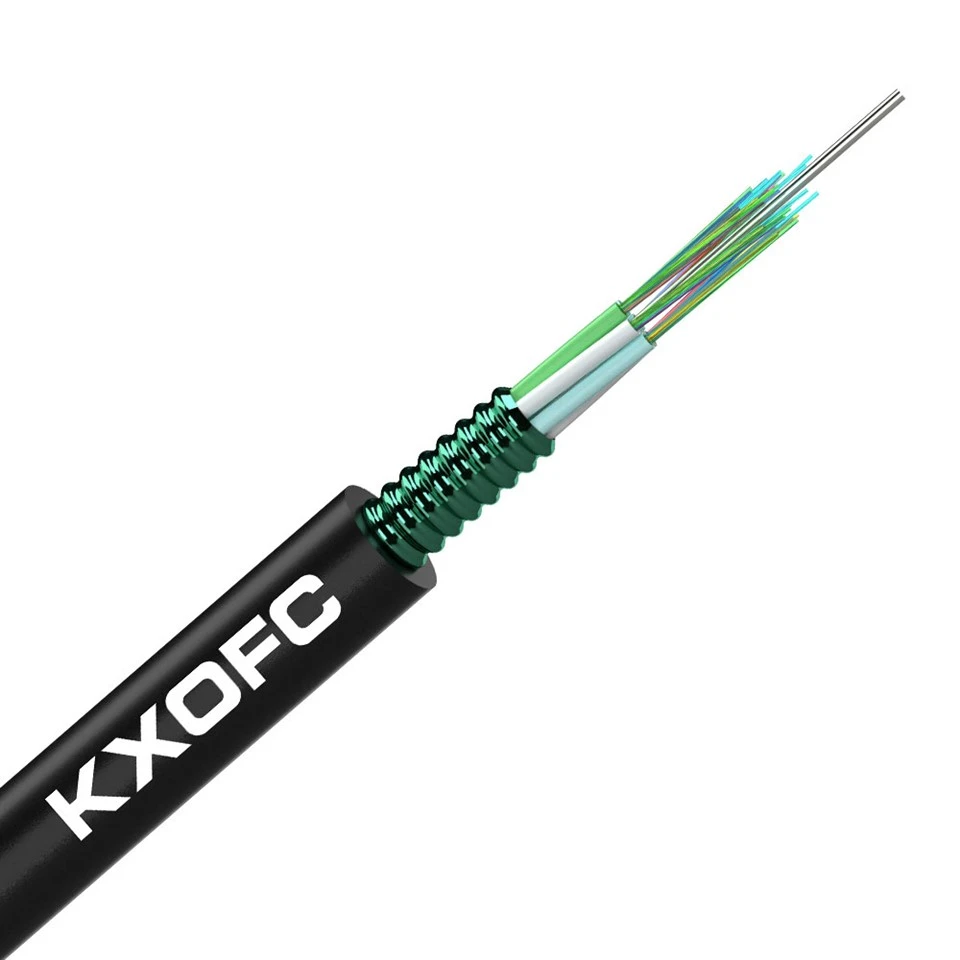

Mod Tunggal Kabel Gentian Optik Berperisai

jenama sendiri





Kabel jatuh FTTH-Pencetakan dakwat

Kabel rata-Pencetakan plasma

Kabel luar GYTC8S-Percetakan besi

Kabel pelompat- SC/UPC-SC/APC

GYTC8S 24 teras -dram kayu

Dram kabel FTTH-1km

Kabel FTTH-pembungkusan kadbod

Patch cords-Pakej palet







Pek dan hantar



Tampal kord dalam penghantaran Pallet

Kabel FTTH dalam pembungkusan karton

Kabel rata dalam pakej dram papan lapis

Drum komposit dimuatkan penuh ke dalam bekas

Foto pemuatan dram kayu pepejal







**Perkara Penting untuk Pemasangan Kabel Salur**

**1. Keperluan Saluran dan Konduit**

Persediaan berikut hendaklah dibuat sebelum memasang kabel saluran:

**Prinsip Pemilihan Konduit:**

- Apabila reka bentuk tidak menyatakan kedudukan konduit, konduit hendaklah digunakan lapisan demi lapisan **dari bawah ke atas dan dari kedua-dua belah ke arah tengah**.

- Kedudukan konduit yang diduduki oleh kabel di bahagian saluran bersebelahan hendaklah secara relatifnya konsisten untuk mengelakkan beralih dari satu sisi tebing saluran ke yang lain.

- Kedudukan konduit yang dipilih di sepanjang laluan yang sama tidak boleh diubah.

**Pembersihan Konduit:** Sebelum pemasangan, konduit hendaklah dibersihkan untuk memastikan ia tidak terhalang.

**2. Pemasangan Sub{1}}salur**

Apabila memasang kabel dalam-salur plastik berdiameter besar, salur kecil-plastik biasanya digunakan untuk meningkatkan penggunaan saluran dan melindungi kabel:

| Item|Keperluan |

| Sub{0}}Bahan saluran|Tiub plastik dengan ketahanan yang baik dan keserasian alam sekitar |

| Bilangan Sub-salur|Jumlah diameter luar yang setara bagi beberapa sub-salur tidak boleh melebihi **85% hingga 90%** daripada diameter dalam saluran utama. |

| Sub-diameter Dalaman|Tidak boleh kurang daripada **1.5 kali** diameter luar kabel. |

| Kaedah Pemasangan|Berbilang sub-salur dalam saluran utama yang sama hendaklah dipasang **dalam satu tarikan**. |

| Keperluan Splice|Sub-salur **tidak boleh bersambung** di dalam salur utama. |

| Tamat Pengedap|Hujung sub-yang tidak digunakan hendaklah ditutup daripada kemasukan air. |

| Pengekodan Warna|Berbilang sub-salur dalam saluran utama yang sama harus dibezakan dengan menggunakan warna yang berbeza. |

**Panjang Penonjolan Sub-salur:**

- Dalam lurang/lubang tangan, panjang tonjolan sub-salur hendaklah **200mm hingga 400mm**.

- Dalam saluran kuasa, panjang tonjolan sub-salur boleh menjadi **150mm hingga 200mm**.

**3. Kaedah Pemasangan Kabel**

Kabel saluran boleh dipasang menggunakan tarikan mekanikal atau tarikan manual:

- Ketegangan tarikan untuk satu tarikan **tidak boleh melebihi kekuatan tegangan yang dibenarkan**.

- Selepas pemasangan, kabel hendaklah **bebas daripada berpusing, bersilang, calar jelas atau kerosakan**.

- Kabel **tidak boleh dibengkokkan dalam lingkungan 150mm** selepas keluar dari konduit.

- Di selekoh konduit atau lintasan dengan halangan lain, peranti pemandu atau loceng-tiub pelindung mulut hendaklah digunakan untuk perlindungan.

**4. Pemasangan dalam Lurang/Lurang Tangan**

Pemasangan kabel dalam lurang/lurang tangan hendaklah memenuhi keperluan berikut:

- Kabel hendaklah **diikat dengan kukuh** dan hendaklah dilindungi dengan tiub plastik fleksibel (cth, paip beralun).

- Penutupan sambungan kabel hendaklah dipasang di atas

tahun-paras air bulat dan disokong oleh kurungan pelindung.

- Kabel **tidak boleh melalui terus** lurang.

- Panjang kabel tersimpan hendaklah digulung mengikut keperluan jejari lentur dan diikat dengan selamat pada kurungan.

- **Tanda atau label pengenalan kabel** hendaklah dipasang (papan tanda hendaklah diletakkan di dalam setiap lubang).

- Penutupan sambungan kabel hendaklah dibetulkan pada-pelengkapan prabenam pada dinding lurang.

**5. Pengedap Konduit**

Selepas pemasangan kabel, hujung kedua-dua saluran utama dan sub{0}}salur hendaklah dimeterai dengan ketat seperti yang dikehendaki oleh reka bentuk untuk mengelakkan kemasukan air, wap dan serpihan.
